Scheda relè Hörmann PR 1

Descrizione per Hörmann Relay Board PR 1

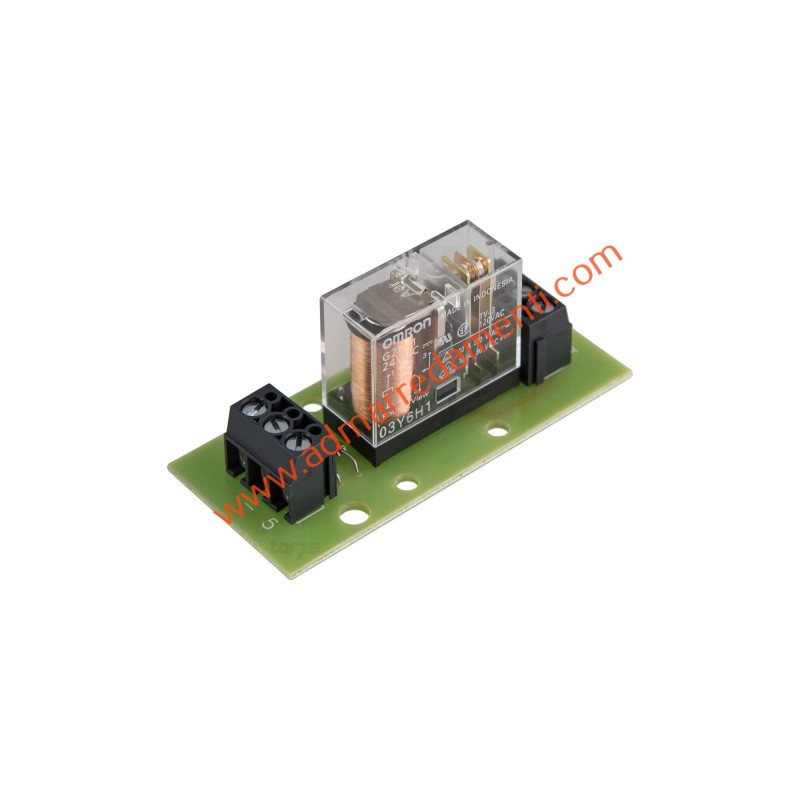

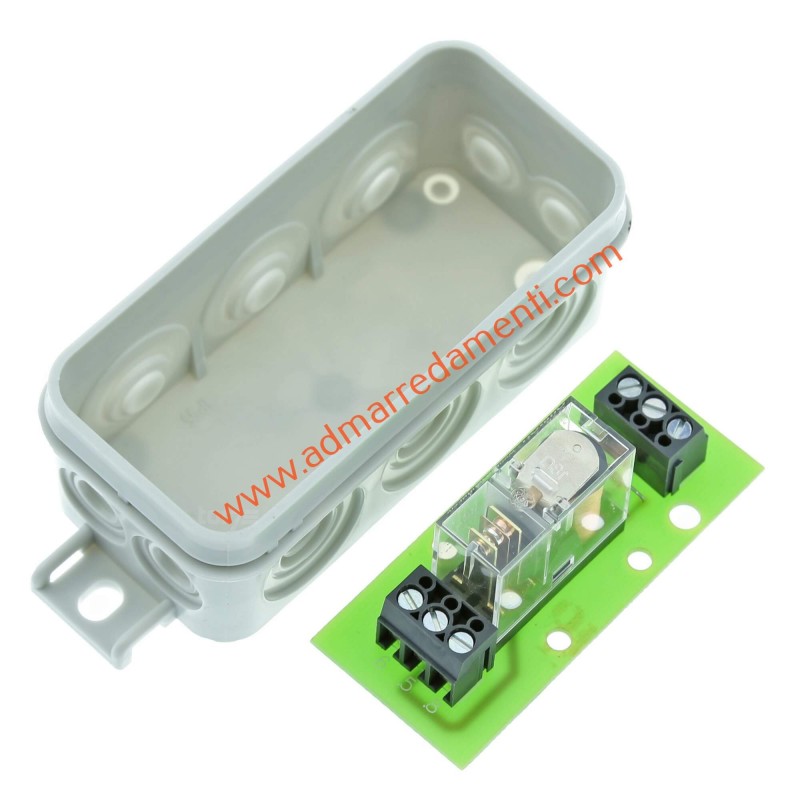

La scheda relè Hörmann PR 1 è un accessorio multifunzionale che può essere utilizzato con molti prodotti Hörmann. Il PR1 è un relè opzionale per contatti mobili. Ciò significa: La scheda relè collega e scollega diversi circuiti in base al principio dell'isolamento galvanico. Poiché i potenziali elettrici sono separati l'uno dall'altro, si parla di connessione senza potenziale. A seconda del modello di azionamento, il PR1 può essere utilizzato per controllare varie funzioni e utenti elettrici. Va notato che questi devono sempre essere forniti con il proprio alimentatore. Quale funzione è esattamente disponibile può essere trovata nelle istruzioni di assemblaggio del dispositivo. Esempi sono il messaggio di fine del viaggio Tor-Zu o Tor-Auf,

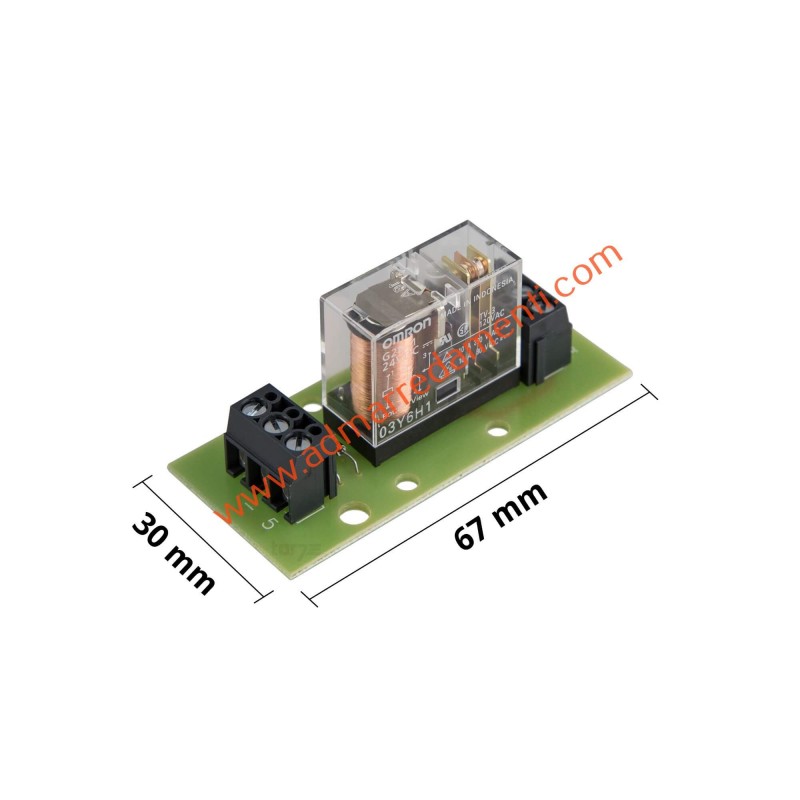

Dati tecnici della scheda relè PR 1

• • Per il comando dell’illuminazione di un garage o
  per il segnale di fine corsa portone chiuso
  • Contatto di commutazione a potenziale zero
  • Tipo di protezione: IP 44
  • Tensione d’esercizio: 24 V DC
  • Potenza di commutazione max.:
  – 30 V DC / 2,5 A (carico ohmico)
  – 250 V AC / 500 W (carico ohmico)

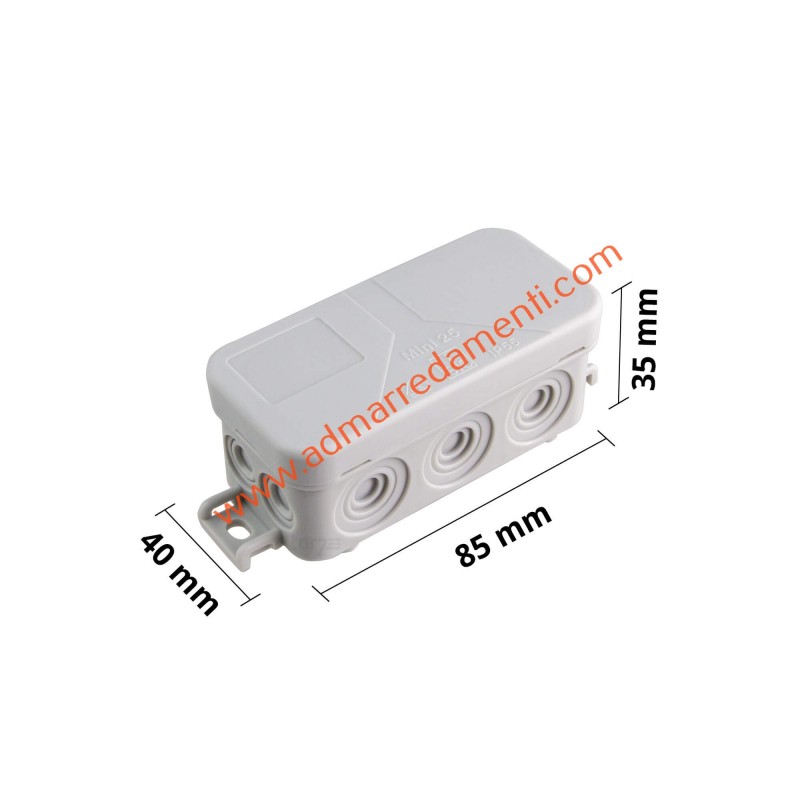

  • Dimensioni (L × H × P): 110 × 45 × 40 mm

Sugli attuali apriporta per garage della serie ProMatic 3 è possibile collegare diverse lampade al PR1 dopo aver collegato il relè opzionale PR 1 ai morsetti 0 V e 24 V. Questa può essere un'illuminazione del garage che funziona allo stesso modo delle luci di guida o di una spia. L'utilizzo del messaggio di posizione finale Tor-Zu può essere utilizzato per un semaforo rosso o per l'attivazione di un sistema di allarme. Si noti che tutti gli utenti collegati al PR 1 devono essere alimentati separatamente.

Opzioni di controllo del PR1 sui seguenti sistemi di azionamento

• Hörmann SupraMatic Series 1 - segnale di fine corsa Chiusura gate-gate o Gate-open o Light o spia
• Hörmann ProMatic Series 1, 2 e 3 - segnale di fine corsa Tor-Zu o luce o spia luminosa
• Batteria ricaricabile Hörmann ProMatic - luce o spia luminosa
• Hörmann DTA - illuminazione da cortile
• Hörmann STA 60 - illuminazione di corte
• Controllo Hörmann per il carico di ponti 420 S e 420 T - Collegamento del segnale di fine corsa esterno Tor-up (interruttore di prossimità con relè addizionale PR1) e cuneo ruota per bloccaggio del ponte

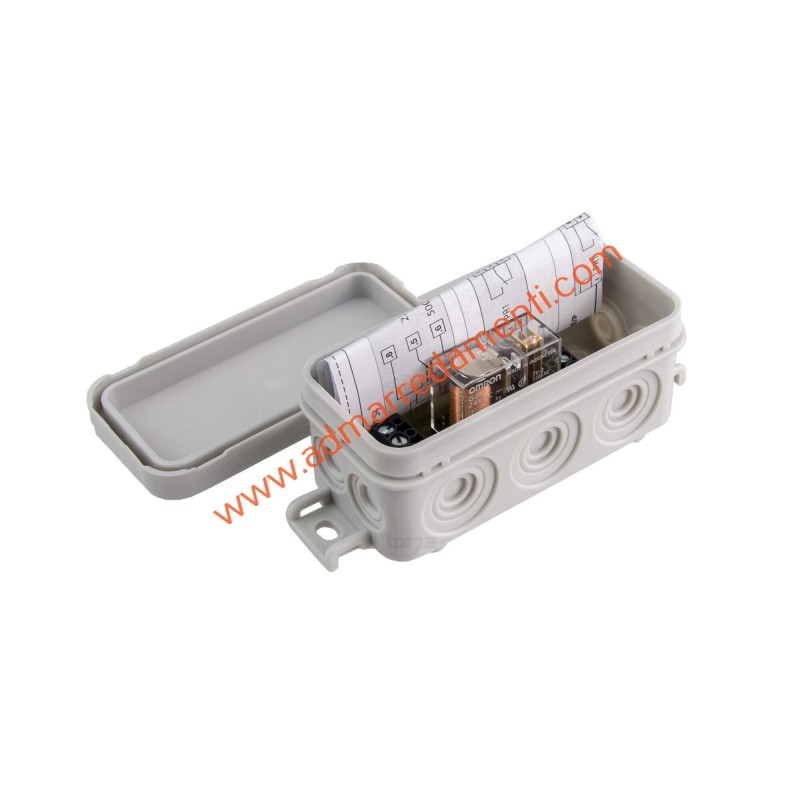

Il PR1 è un relè per un contatto privo di potenziale. Da utilizzare per il messaggio di posizione finale "porta aperta", "porta chiusa" o "luce". Secondo la classe di protezione IP 44, la scheda è protetta dalla polvere. Anche lo spruzzo d'acqua non costituisce un pericolo per l'impianto elettrico, poiché è protetto in un alloggiamento di plastica. Funziona con una tensione di 24 V DC e ha una capacità di commutazione di 30 V CC / 2,5 A (carico ohmico), 250 V CA / 500 W (carico resistivo).
