Descrizione per il sensore fotoelettrico a gettare Hörmann EL 301

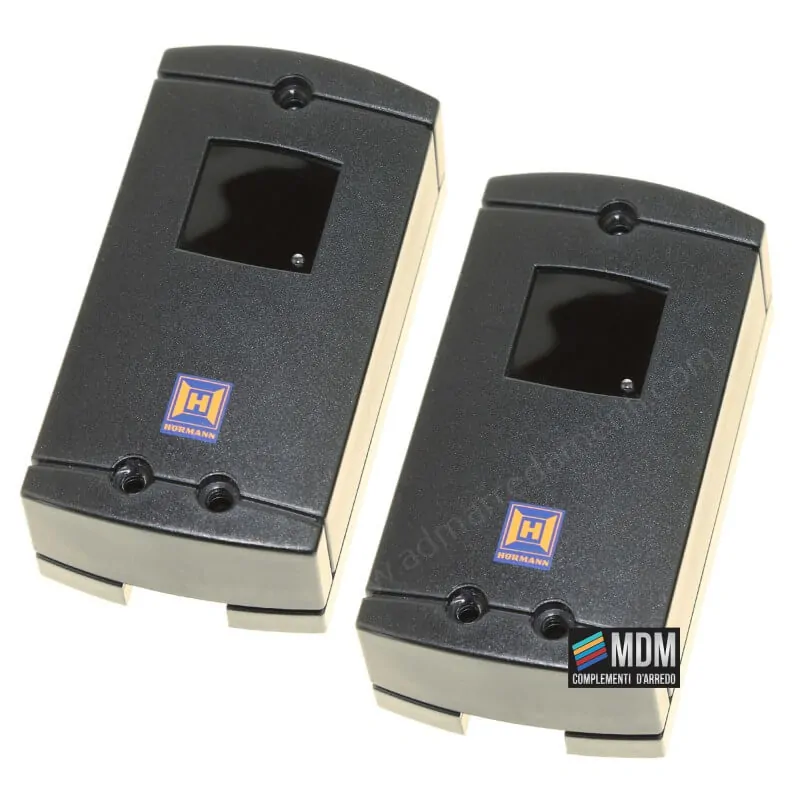

Il sensore fotoelettrico usa e getta Hörmann EL 301 è un sensore fotoelettrico a 2 fili testato dinamicamente e quindi un'importante funzione di sicurezza. Quando si programmano gli attuatori Hörmann con avanzamento automatico, la barriera è anche un prerequisito importante, in modo che anche l'alimentazione funzioni. Con l'aiuto della fotocellula, il cancello si arresta automaticamente e torna alla posizione Gate-up non appena un ostacolo si trova in mezzo. Soprattutto le famiglie con bambini piccoli beneficiano della tecnologia sicura. Ma come funziona esattamente il sensore fotoelettrico monodirezionale e quali sono le caratteristiche speciali del modello EL 301? Perché la fotocellula a senso unico funzioni, è dotata di un trasmettitore e di un ricevitore. Entrambi i componenti comunicano tra loro, Riconoscono gli ostacoli e trasmettono queste informazioni al disco. La particolarità di EL 301 è la sua idoneità per l'uso esterno e quindi soprattutto per gli operatori di gate d'ingresso come RotaMatic o LineaMatic.

Fornitura del sensore fotoelettrico monouso EL 301

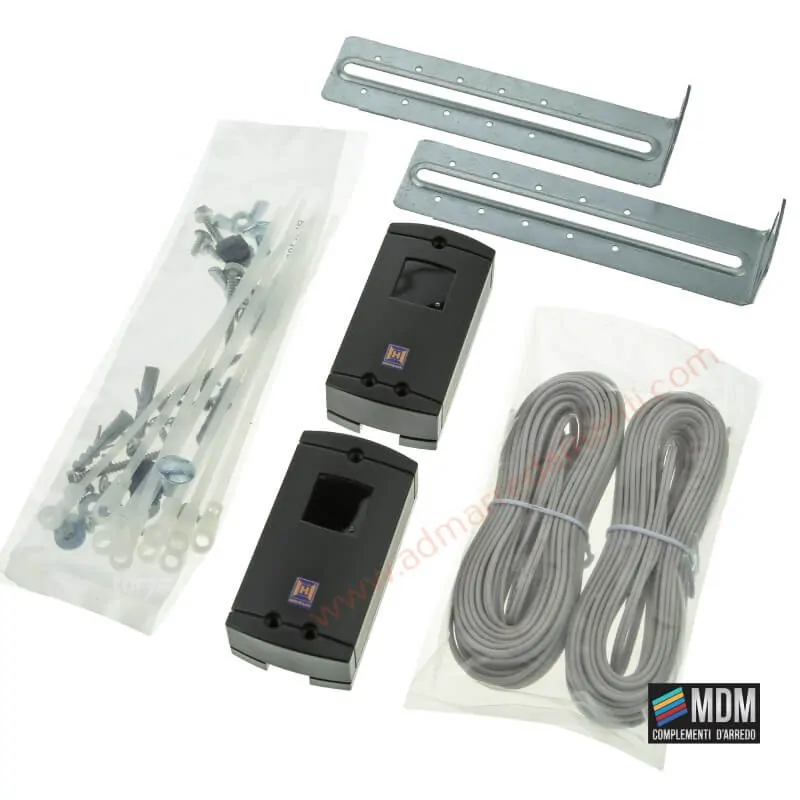

• Trasmettitore e ricevitore
• Cavo di collegamento: 2 x 10 m, 2 fili
• materiale di montaggio
• schema di collegamento

L'utente può collegare la fotocellula a una via sia all'interno che all'esterno. Il grado di protezione è soggetto agli standard IP65. Ciò significa che i componenti sono antipolvere e offrono una protezione completa contro i contatti. Inoltre, la barriera fotoelettrica è protetta contro gli spruzzi d'acqua da qualsiasi angolazione.

Il cavo per la posa del collegamento tra trasmettitore e ricevitore è già incluso nella consegna. È un cavo rotondo a due fili con una lunghezza di dieci metri. È incluso due volte. Il motivo: una linea deve essere posata dal convertitore al ricevitore e una al trasmettitore. Per facilitare all'utente l'installazione della barriera fotoelettrica, è incluso uno schema di collegamento dettagliato.

Il sensore fotoelettrico monodirezionale Hörmann EL 301 è adatto per gli operatori di porte per garage ProMatic e SupraMatic, gli operatori per porte rotanti RotaMatic e gli operatori per porte scorrevoli LineaMatic. Tuttavia, la barriera è destinata esclusivamente ai nuovi modelli Serie 2 e 3. I vecchi azionamenti della serie 1 e la batteria RotaMatic non sono supportati. Per questi è disponibile il sensore fotoelettrico monouso EL 31 Hörmann funzionalmente identico con cavi di collegamento a 3 fili.

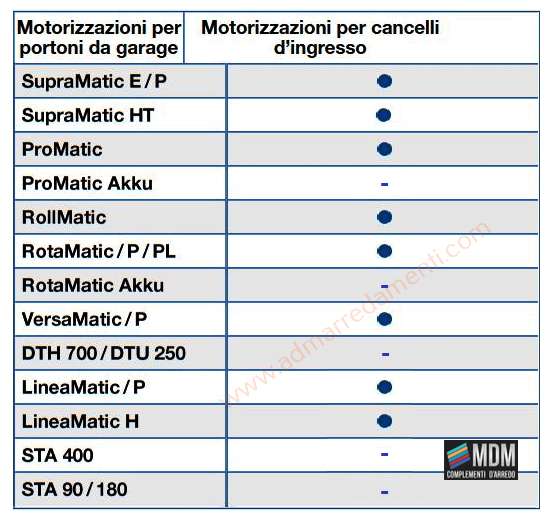

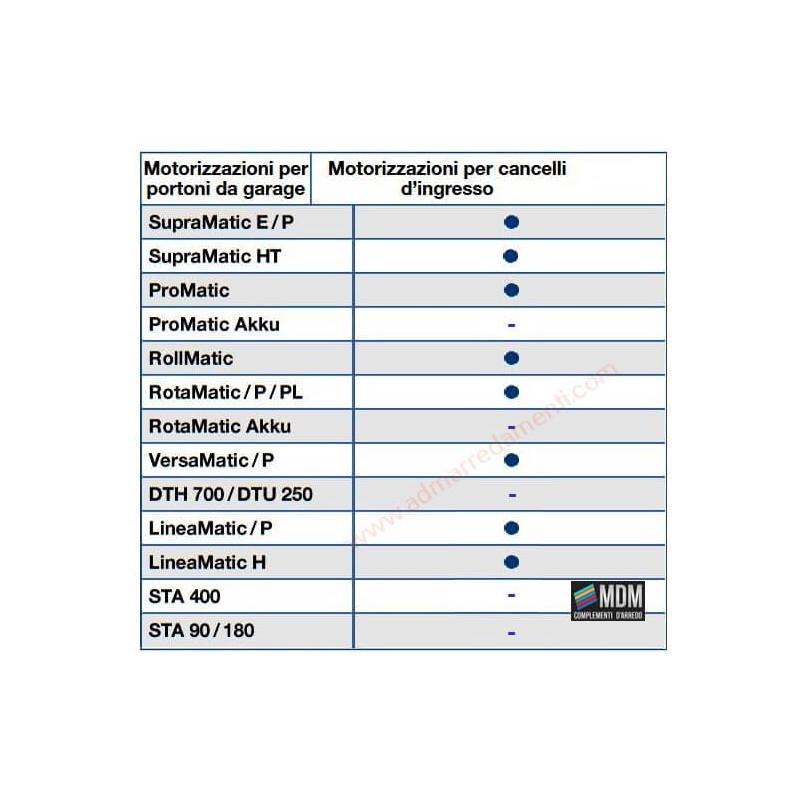

Questa fotocellula può essere utilizzata sulla seguente guida per porte Hörmann

• La porta del garage aziona ProMatic serie 2 e 3, ad eccezione della batteria ProMatic
• Operatori di porte da garage SupraMatic serie 2 e 3
• Operatore per cancelli a battente RotaMatic, ad eccezione della batteria ricaricabile RotaMatic
• Operatore di cancelli scorrevoli LineaMatic

L'uso simultaneo di una fotocellula leader VL 2 non è possibile. Per il collegamento di 2 sensori fotoelettrici EL 301 o la combinazione con un  sensore fotoelettrico Hörmann EL 101 ,  è necessario un espansore per armadi fotoelettrici Hörmann LSE 2 . In caso di montaggio su sistemi di porte a cerniera a 2 ali, si prega di notare che un cavo a 2 fili deve essere posato dal controller al trasmettitore e al ricevitore. Ciò richiede un'installazione tempestiva sotto l'ingresso o l'installazione di un tubo vuoto corrispondente.

CARATTERISTICHE:

• Come dispositivo di sicurezza supplementare
• Per l’impiego all’interno e all’esterno
• Tipo di protezione: IP 65
• Cavo di collegamento: 2 × 10 m, a 2 fili
• Dimensioni (L × H × P): 50 × 90 × 30 mm
Nota:
Non in combinazione con VL 2!
