Scheda Adattatore Universale Hörmann Universal Adapter Board UAP 1

PLUS_46

Nuovo prodotto

Hörmann

Hörmann Universal Adapter Board UAP 1

  • per i comandi direzionali (solo aperto, stop, chiuso)
  • per controllare l'apertura parziale e l'illuminazione del convertitore
  • Miglioramento funzionale per SupraMatic, RotaMatic e LineaMatic

Maggiori dettagli

99 Articoli

127,60 € iva incl.

Scheda tecnica

Tempi di consegna 1 sett.dall'ordine
Trasporto Dhl Express Rapido e Gratuito!

Dettagli

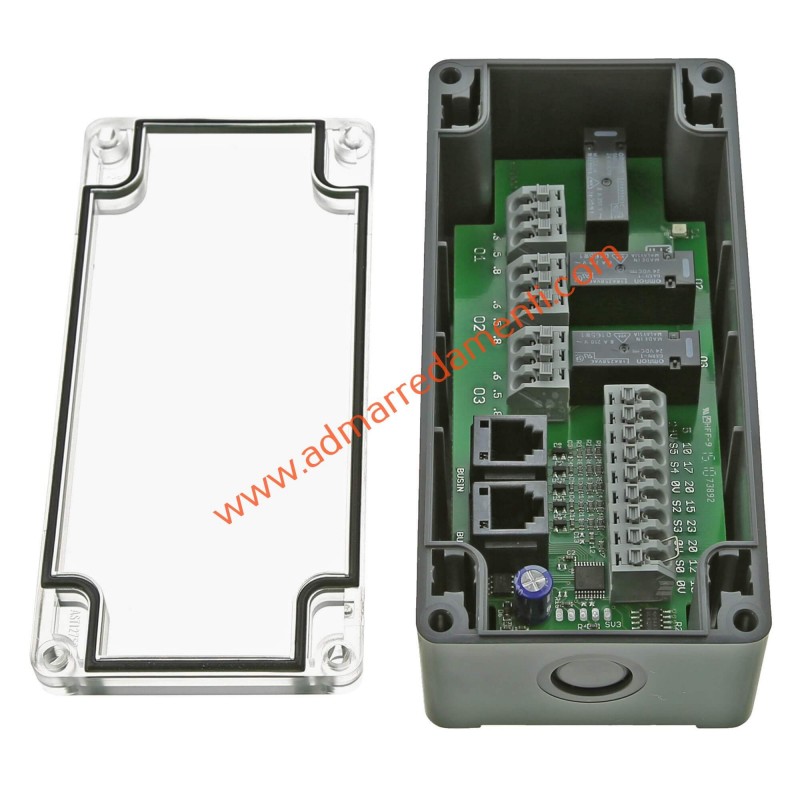

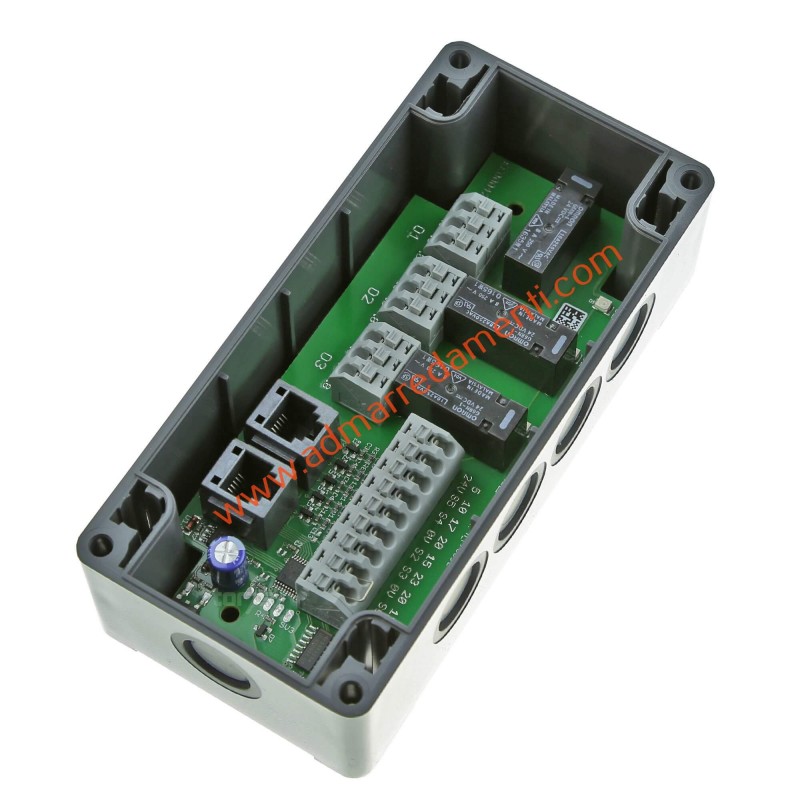

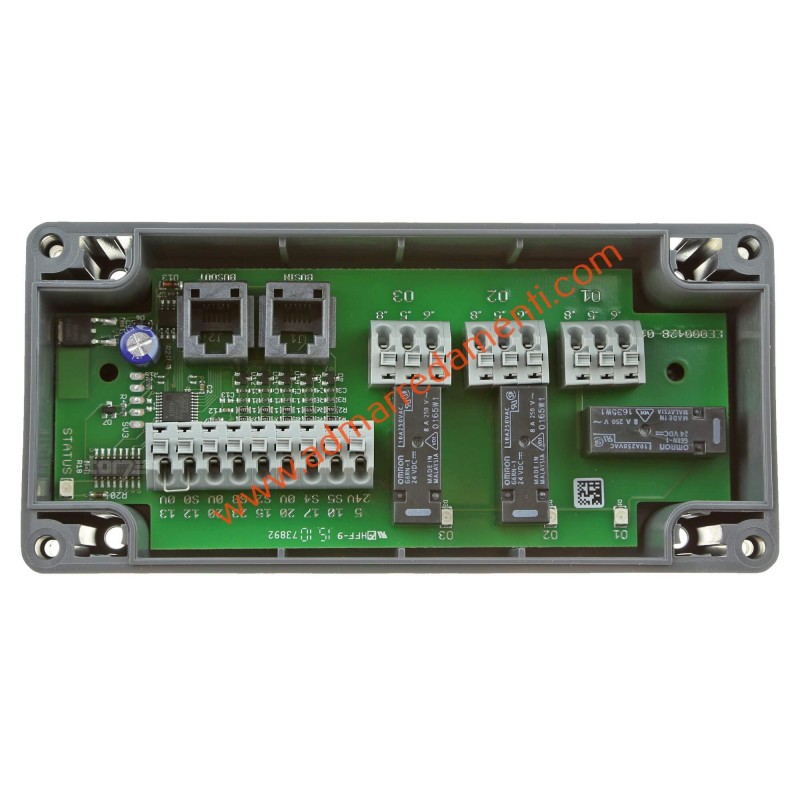

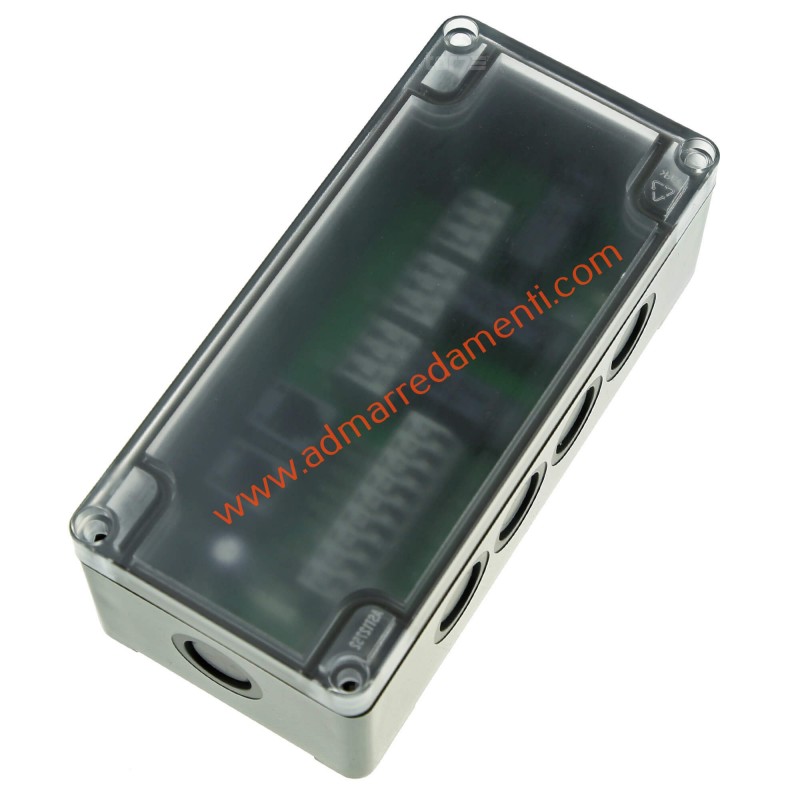

Descrizione per Hörmann Universal Adapter Board UAP 1

La scheda adattatore universale Hörmann UAP 1 è adatta per l'espansione ottimale degli azionamenti SupraMatic, LineaMatic e RotaMatic. Permette merito Hörmann Ricevitore a relè 2 canali HET-E2, 868 MHz, BiSecur, bidirezionalicontrolli o esterni come il  pulsante interno Hörmann IT 4, solo per il collegamento a UAP 1 , per determinare la direzione di apertura della porta direttamente. È possibile che l'utente decida se la porta deve solo aprirsi, chiudersi o se deve fermarsi.

La scheda adattatore universale Hörmann UAP 1 può essere utilizzata solo per gli azionamenti SupraMatic serie 2 e serie 3 nonché per i modelli LineaMatic e RotaMatic. Permette la selezione della direzione mirata, cioè l'assegnazione di un pulsante del trasmettitore manuale solo per l'apertura della porta e un'altra solo per la chiusura della porta. Inoltre, l'utente ha l'opportunità con questo accessorio di essere in grado di controllare direttamente la funzione di apertura parziale e l'illuminazione pratica della porta del garage. Per poter vedere la posizione della porta tramite display esterni sul posto, ci sono diversi contatti liberi. Vengono utilizzati se l'obiettivo non può essere visto correttamente.

Caratteristiche di questa scheda UAP1

  • • Per la scelta della direzione (apertura/ arresto / chiusura) tramite strumenti di comando esterni e / o per il comando dell’illuminazione motorizzazione e della
    funzione di apertura parziale
    • Contatti supplementari a potenziale zero per la segnalazione posizione di finecorsa apertura / chiusura e un relè opzioni
    • Con linea di sistema da 2 m
    • Tipo di protezione: IP 65
    • Potenza di commutazione max.:
    – 30 V DC / 2,5 A (carico ohmico)
    – 250 V AC / 500 W (carico ohmico)
    • Dimensioni (L × H × P): 110 × 70 × 55 mm
    Per RotaMatic / P / PL dall’anno di costruzione 09/2010 e LineaMatic dall’anno di costruzione 10/2009

è fornito a un universale UAP1 scheda adattatore e il cavo bus necessaria. Sulla scheda offrire anche contatti a potenziale zero aggiuntivi per finecorsa di apertura / chiusura, e un ponte radio per controllare l'intera illuminazione del garage su richiesta tramite l'azionamento della porta. Inoltre, lo schema elettrico fornito una buona panoramica dell'intera tecnologia fornisce. Il caso di materiale solido protegge la meccanica all'interno ottimale da influenze esterne e assicura che l'acquirente riceverà un prodotto molto durevole senza manutenzione. La scheda adattatore universale UAP 1 per SupraMatic, LineaMatic RotaMatic e ha un carico di contatto di 30 V DC / 2,5 A (carico resistivo) e 250 V AC / 500 W (carico resistivo).

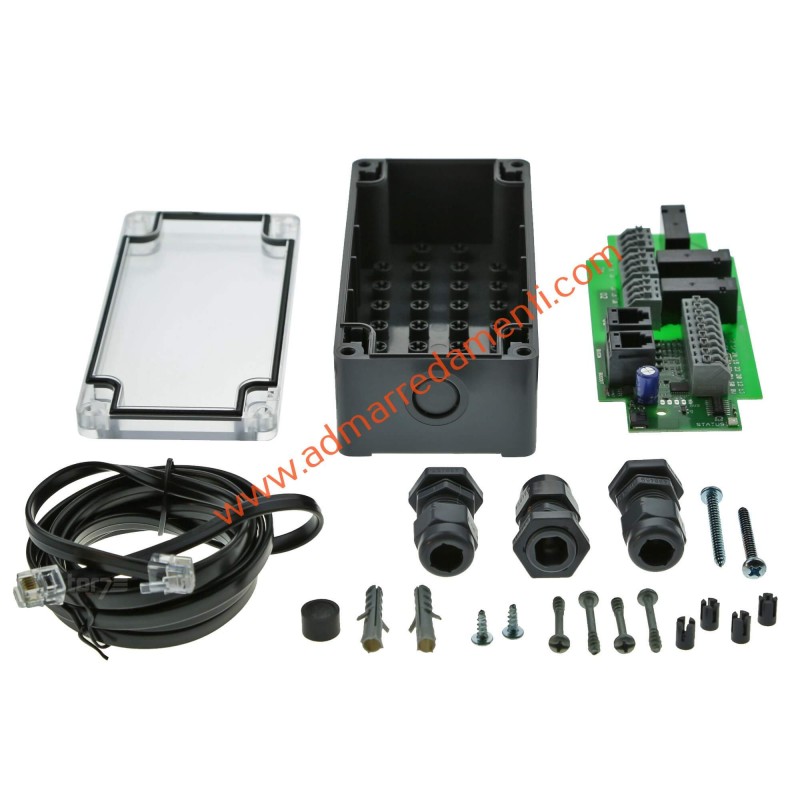

Fornitura della scheda adattatore universale

  • Scheda adattatore universale UAP1
  • cavo bus
  • alloggiamento
  • schema elettrico

Per quali azionamenti l'UAP 1 è adatto può essere identificato dal numero di serie dell'unità Hörmann. Il fattore decisivo qui è l'ultima lettera del numero di serie collegato al convertitore.

Unità Hörmann compatibili per UAP 1

  • SupraMatic 3 dalla lettera A alla fine del numero di serie
  • SupraMatic 2 dalla lettera D alla fine del numero di serie
  • RotaMatic fino al 02/2017 dalla lettera B alla fine del numero di serie
  • RotaMatic dal 03/2017
  • LineaMatic fino al 02 / 2017ab C alla fine del numero di serie
  • LineaMatic dal 03/2017
