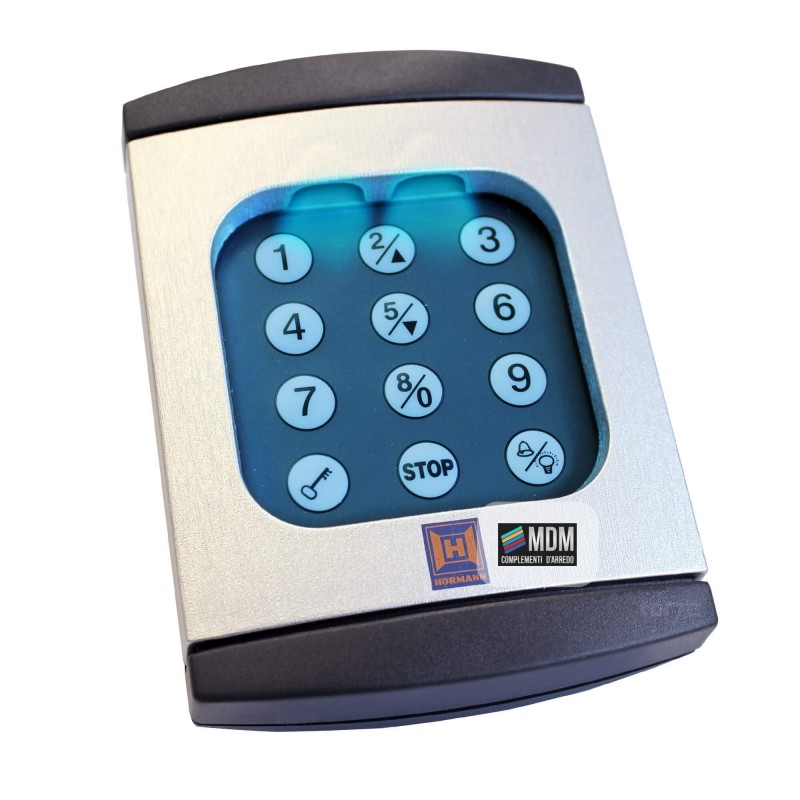

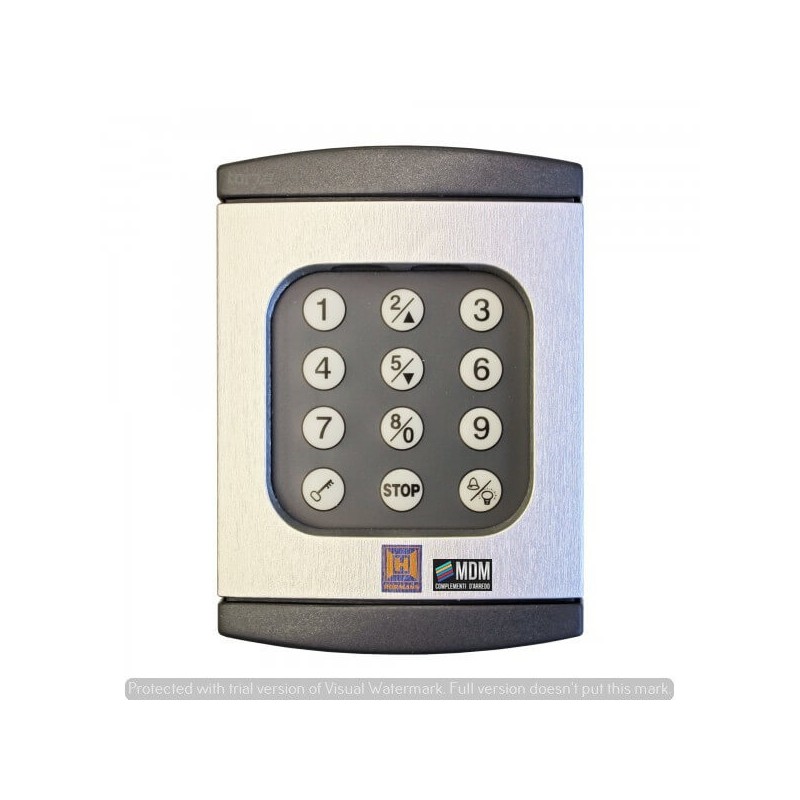

Tastiera illuminata Pulsantiera a CODICE modello CTR1b 1-Relè 436216

Pulsantiera a CODICE Tastiera illuminata CTR 1b

La scheda tecnica:

• Impulso
• Senza linea di alimentazione
• Pulsantiera illuminata
• Tensione d’esercizio: a scelta 230 V AC
o 24 V AC / DC,
• Cavi di collegamento per alimentazione
elettrica:
– con 230 V AC utilizzare il cavo di
collegamento ZL 1 (vedi pagina 379)
– con 24 V AC / DC e per l’emissione di impulsi
alla motorizzazione utilizzare i cavi di
collegamento ASL (vedi pagina 380)
• Potenza di commutazione max.:
– 30 V DC / 2,5 A (carico ohmico)
– 230 V AC / 500 W (carico ohmico)
• Tipo di protezione: IP 54
• Temperatura d’esercizio: da −20 °C a +60 °C

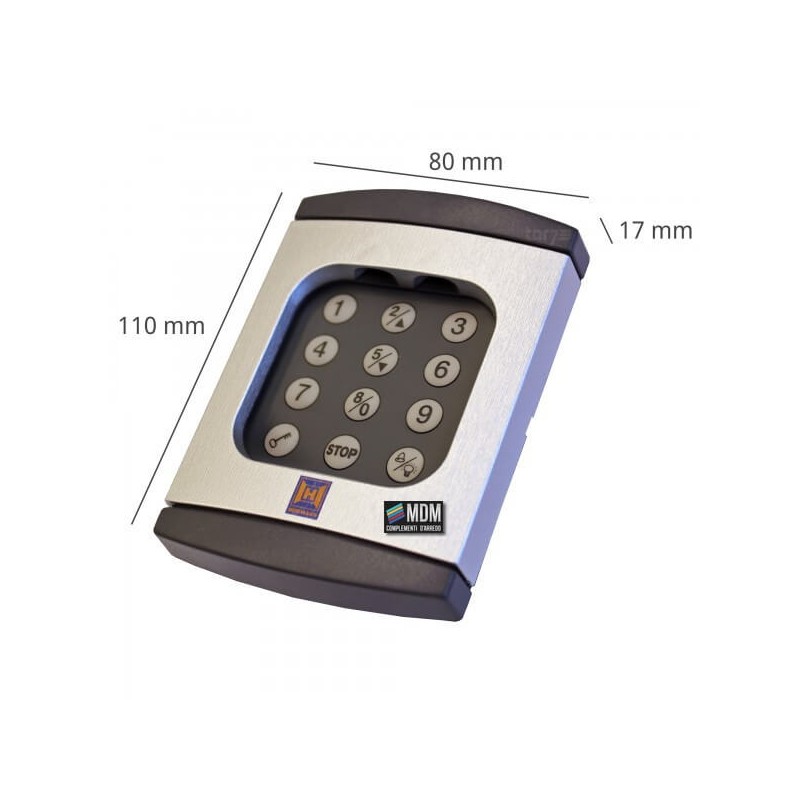

• Dimensioni unità di comando (L × H × P):
80 × 110 × 20 mm
dimensioni unità di valutazione (L × H × P):
140 × 130 × 50 mm
CTR 1b: 1 uscita relè per il comando
di una motorizzazione portone
CTR 3b: 3 uscite relè separate per il comando
di 2 motorizzazioni e / o scelta della direzione,
seconda altezza foro muratura, illuminazione
cortile, arresto

ADATTO SU MOTORORIZZAZIONI:

SupraMatic E / P
SupraMatic HT
ProMatic
RollMatic
RotaMatic / P / PL
VersaMatic / P
DTH 700 / DTU 250
LineaMatic / P
LineaMatic H
STA 400
STA 90 / 180

GARANZIA ITALIA
